安装VOCs在线监测系统的防雷及绝缘要求要点

返回列表 来源：发布日期：2019-08-28

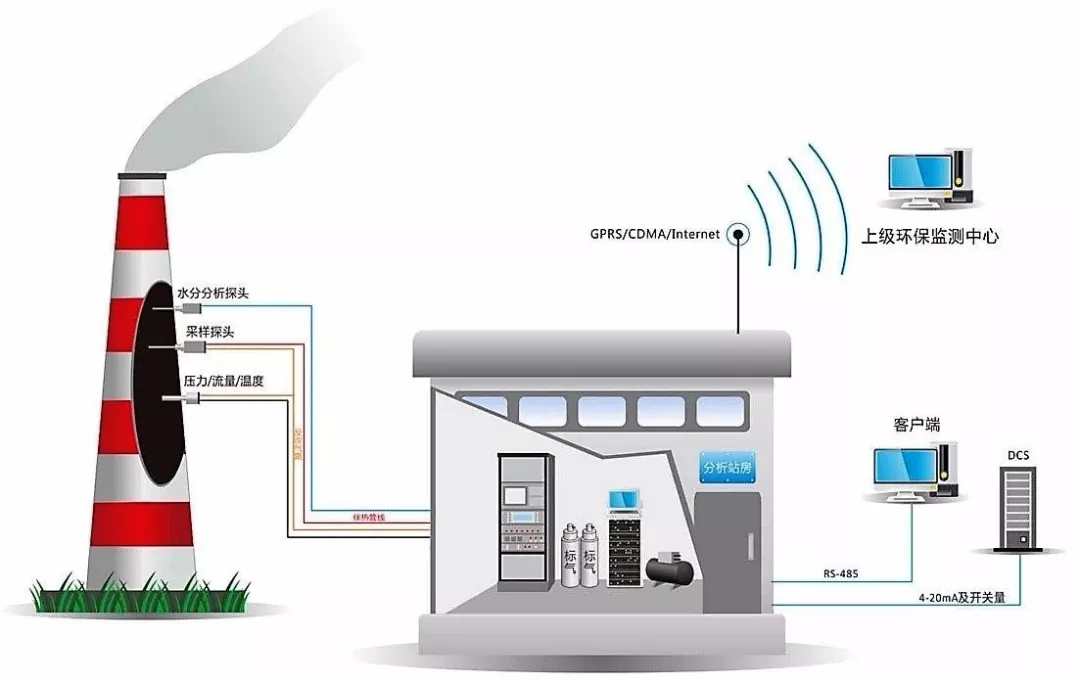

VOCs在线监测系统的现场安装中的绝缘和防雷要求涉及整体系统的安全性，目前安全是第一要素，有几个要点分享如下：

1、系统仪器设备的工作电源应有良好的接地措施，接地电缆应采用大于4 mm2的独芯护套电缆，接地电阻小于4Ω，且不能和避雷接地线共用；

2、VOCs在线监测系统的平台、监测站房、交流电源设备、机柜、仪表和设备金属外壳、管缆屏蔽层和套管的防雷接地，可利用厂内区域保护接地网，采用多点接地方式。厂区内不能提供接地线或提供的接地线达不到要求的，应在子站附近重做接地装置；

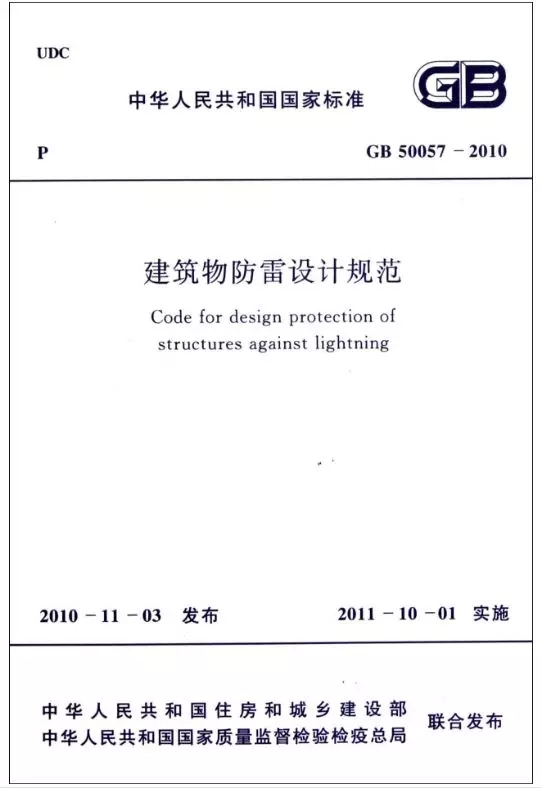

3、VOCs在线监测系统站房的防雷系统应符合GB 50057的规定，电源线和信号线设防雷装置；

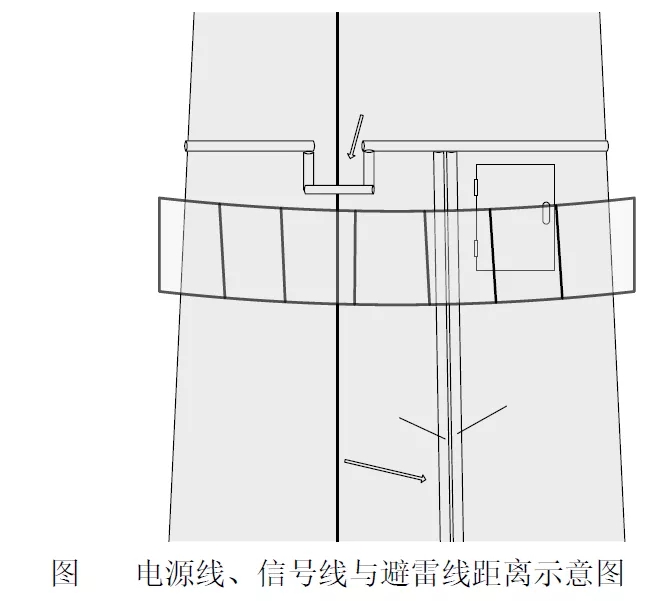

4、电源线、信号线与避雷线的平行净距离≥1 m，交叉净距离≥0.3 m（见下图）；

5、由烟囱或主烟道上数据柜引出的数据信号线要经过避雷器引入监测站房，应将避雷器接地端同站房保护地线可靠连接；

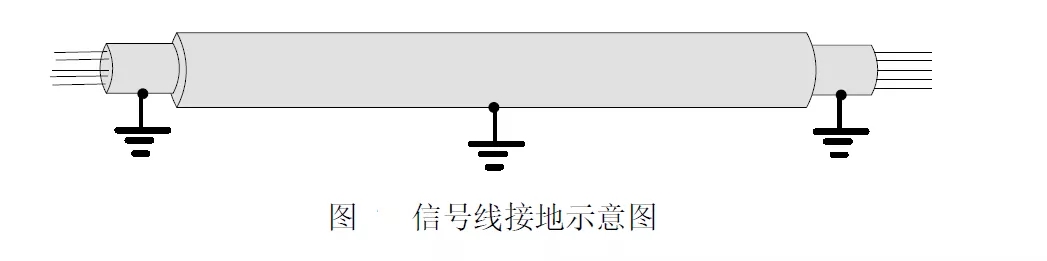

6、信号线为屏蔽电缆线，屏蔽层应有良好绝缘，不可与机架、柜体发生摩擦、打火，屏蔽层两端及中间均需做接地连接（见下图）。
